emi電磁干擾是什麼？定義、影響與適用對象
emi電磁干擾中的 EMI，是 Electromagnetic Interference 的縮寫，中文通常翻譯為電磁干擾。簡單來說，就是電子設備在運作過程中產生的電磁能量，透過空間輻射、導線傳導、接地迴路或其他耦合方式，影響到自己或其他設備的正常運作。
很多人以為emi電磁干擾只會出現在大型工廠、軍用設備或通訊基地台，其實生活周遭到處都有可能發生。手機充電器、交換式電源、變頻器、馬達、無線通訊模組、LED驅動器、伺服器、醫療設備、車用電子與工業控制器，都可能是干擾源，也可能成為被干擾的對象。
emi電磁干擾發生後，不一定會直接讓設備完全故障。更常見的情況是設備偶爾重啟、感測數值跳動、觸控誤動作、通訊封包遺失、影像出現雜訊、音訊產生嗡聲、控制器誤判或產品在認證測試時超標。這些問題有時很難重現，因此也特別難排查。
這篇內容適合電子工程師、硬體設計人員、機構工程師、產品經理、設備採購、工廠維護人員、品質管理與需要處理EMC測試問題的企業閱讀。即使不是專業工程背景，只要你的產品曾出現莫名當機、訊號不穩或送測失敗，也可以從這篇文章建立基本判斷方向。

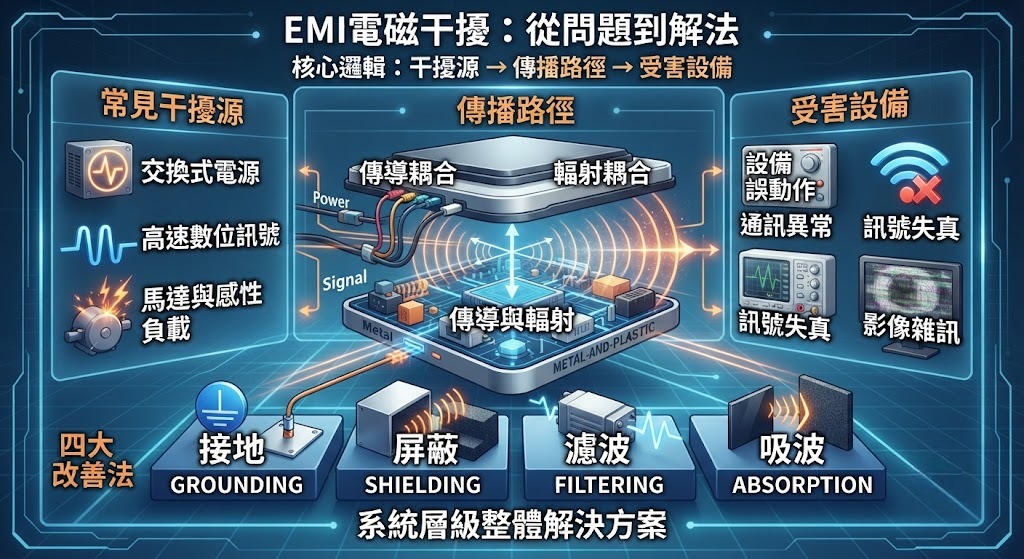

重點結論：處理emi電磁干擾時，不要只問「要貼什麼材料」，而是要先釐清三件事：干擾從哪裡來、透過什麼路徑傳播、最後影響到哪個設備。只處理其中一個環節，改善效果通常不穩定。
為什麼需要處理emi電磁干擾？常見情境與實際痛點
emi電磁干擾之所以重要，是因為它不只關係到產品能不能開機，更會影響穩定性、使用安全、通訊品質、認證測試與品牌信任。很多產品在實驗室單獨測試時表現正常，但一旦裝入機構、接上長線材或放進高雜訊環境，就開始出現問題，這通常就是系統層級的電磁相容性沒有處理好。
1. 設備偶發誤動作，問題難以重現
最麻煩的emi電磁干擾，往往不是持續發生，而是偶爾出現。例如設備每天只重啟一次、特定馬達啟動時感測器才跳值、有人使用無線電時控制器才失靈。這類問題不容易在短時間測試中發現，卻會在實際場域造成大量客訴。
2. 產品送測時超標，上市時程被延誤
很多產品功能已經完成，卻在EMI或EMC測試階段發現輻射超標、傳導雜訊過高或抗擾度不足。這時才開始補救，通常需要重新改板、加濾波器、調整線材、修改機構或更換材料，不只增加成本，也可能延誤出貨與上市時間。
3. 通訊、感測與影像品質下降
高速數位訊號、無線模組、類比感測器與影像系統，都容易受到emi電磁干擾影響。常見現象包括通訊速率下降、封包錯誤、畫面雪花、觸控漂移、量測誤差與音訊雜音。這些問題雖然不一定讓設備停機，卻會明顯降低產品品質。
4. 工業設備彼此干擾，現場穩定性下降
在工廠中，變頻器、馬達、電磁閥、焊接設備、繼電器與大型電源都可能產生高強度干擾。若控制器、感測器與通訊線路沒有妥善隔離，容易出現設備誤停、訊號錯誤或自動化流程中斷。
5. 後期修改成本遠高於前期預防
emi電磁干擾如果在設計初期就納入考量，通常只需要透過合理的接地、分區、佈線與濾波設計處理；但若等到產品量產後才發現問題，可能必須重開模具、修改PCB、增加零件或重新認證。這也是為什麼EMI改善應該從產品規劃階段開始，而不是最後才補救。
emi電磁干擾常見來源有哪些？先找出真正的干擾源
要改善emi電磁干擾，第一步不是立刻加材料，而是先確認干擾來源。不同來源產生的頻率、能量與傳播方式不同，對應的改善手段也完全不一樣。
交換式電源與DC-DC轉換器
電源轉換電路會快速切換電流與電壓，因此容易產生高頻雜訊。若迴路面積過大、濾波不足或接地設計不佳，雜訊可能沿著電源線傳導，也可能透過空間輻射影響鄰近電路。
高速數位訊號
USB、HDMI、Ethernet、DDR、時脈訊號與高速處理器，都可能因快速上升時間產生廣泛頻率成分。即使時脈頻率不高，只要邊緣切換很快，也可能形成明顯emi電磁干擾。
馬達、繼電器與感性負載
馬達啟停、繼電器接點切換與電磁閥動作時，容易產生瞬間電壓尖峰與寬頻雜訊。如果沒有使用抑制元件、續流二極體或適當隔離，干擾就可能進入控制系統。
長線材與連接器
線材不只是傳輸訊號，也可能像天線一樣接收或輻射能量。線材越長、屏蔽越差、接地方式越不完整，越容易成為emi電磁干擾的傳播路徑。
機構縫隙與不連續接地
金屬外殼若有過大的開孔、接縫或接地接觸不良，電磁能量就可能從縫隙洩漏。塑膠外殼若沒有導電塗層、金屬網或其他屏蔽結構，也可能缺乏足夠防護。
emi電磁干擾怎麼做？5步驟排查與改善流程
emi電磁干擾排查最怕一開始就亂試材料。比較有效率的方式，是按照干擾源、路徑、受害端、頻率特徵與改善驗證的順序逐步進行。
步驟一：確認問題發生條件
先記錄問題在什麼條件下發生，例如哪個設備啟動時、哪個頻率區間超標、接上哪條線後惡化、外殼打開或關閉時有何差異。越能縮小發生條件，越容易鎖定真正原因。
步驟二：區分是傳導干擾還是輻射干擾
傳導干擾主要沿著電源線、訊號線與接地線傳播；輻射干擾則透過空間耦合。若問題與線材、濾波器或電源端密切相關，可能偏向傳導干擾；若外殼、距離或方向改變後影響明顯，則可能偏向輻射干擾。
步驟三：找出干擾源與敏感電路
可以逐一關閉可能的干擾源，觀察問題是否消失；也可以暫時斷開特定模組、線材或電源。敏感端通常包括類比感測器、無線模組、時脈電路、重置線路與通訊介面。
步驟四：選擇適合的改善手段
若問題來自電源線，可考慮濾波器、磁性元件、去耦電容與縮小高頻迴路；若來自空間輻射，則可評估導電漆、金屬外殼、導電布、導電泡棉或吸波材料。若問題來自佈線，則應調整回流路徑、訊號分區與線材屏蔽。
步驟五：驗證改善效果，不只看單次結果
每次修改後都要記錄變化，避免一次改太多項目而無法判斷真正有效原因。除了看測試數值是否下降，也要確認功能、溫度、成本、耐久性與量產可行性是否受到影響。
emi電磁干擾檢查與改善對照表
| 常見現象 | 可能來源 | 優先檢查項目 | 改善方向 |
|---|---|---|---|
| 設備偶發重啟 | 電源雜訊、瞬間突波、重置線受干擾 | 電源品質、接地、去耦與重置電路 | 增加濾波、改善接地與縮短敏感線路 |
| 通訊不穩或掉封包 | 高速訊號、線材耦合、阻抗不連續 | 線材、連接器、回流路徑與終端匹配 | 改善屏蔽、差分佈線與線材接地 |
| 畫面出現雜訊 | 顯示線路受干擾、接地噪聲 | 顯示排線、時脈線、外殼接地 | 屏蔽排線、改善接地與增加吸波材料 |
| 測試時輻射超標 | 高速時脈、縫隙洩漏、線材天線效應 | 高頻源、外殼縫隙、I/O線材 | 屏蔽、吸波、導電接合與濾波 |
| 馬達啟動時感測器異常 | 感性負載突波、共地干擾 | 馬達電源、續流、隔離與線路距離 | 增加抑制元件、分離接地與隔離敏感訊號 |
emi電磁干擾常見錯誤與避雷重點
emi電磁干擾改善不是把材料貼得越多越好，也不是看到超標就直接換零件。以下幾個錯誤，經常讓專案花了時間與成本，卻找不到真正原因。
- 只做屏蔽，不處理接地：屏蔽材料若沒有良好接地或形成完整導電路徑，效果可能有限。
- 一次更改太多項目：同時加濾波、改線、貼材料，最後很難知道哪個措施真正有效。
- 只看頻率，不看能量與路徑：同一頻率的干擾，也可能因傳播路徑不同而需要不同處理方式。
- 忽略線材與連接器：很多產品主板本身沒有問題，真正的天線反而是外接線材。
- 只在最後送測前處理：後期才改善，通常修改空間少、成本高，還可能影響結構與外觀。
- 材料選擇只看厚度或價格：屏蔽效能、頻率範圍、導磁特性、耐溫與可加工性都應一起評估。
- 忽略量產差異：樣機有效，不代表量產一定穩定，組裝公差與接觸阻抗都可能改變結果。
emi電磁干擾進階技巧與最佳實務
1. 從PCB分區與回流路徑開始設計
數位、高速、類比、電源與無線電路應有清楚分區。高頻電流會沿著最低阻抗路徑回流，因此不能只看訊號線怎麼走，也要看回流路徑是否完整。跨越參考平面、切割地層或大面積迴路，都可能增加emi電磁干擾。
2. 屏蔽、吸波與濾波功能不同
屏蔽材料主要是反射或阻隔電磁能量，吸波材料則是將部分電磁能量轉換成熱損耗，濾波器則用於限制特定頻率沿線路傳播。三者不是互相替代，而是應根據問題搭配使用。
3. 機構縫隙要當成天線看待
外殼接縫、散熱孔、連接器開孔與面板縫隙都可能成為輻射洩漏點。改善時除了貼材料，也可考慮導電泡棉、彈片、導電布膠帶或結構重疊設計，讓屏蔽路徑更加連續。
4. 建立問題紀錄與版本比對
每一次修改，都應記錄測試條件、頻率峰值、設備狀態、材料位置與改善幅度。emi電磁干擾問題往往需要多次迭代，清楚的版本紀錄可以避免團隊重複走回頭路。
5. 材料選擇要對應實際頻段與場景
導電布、導電漆、金屬箔、磁性吸波材與高導磁材料，各自適合的頻率範圍與應用不同。選型時應提供問題頻段、安裝空間、溫度、厚度限制與是否需要絕緣，才能避免只憑產品名稱選錯材料。
最佳實務：先改善設計，再使用材料補強。材料可以有效解決局部問題，但若根本原因是錯誤佈線、回流路徑斷裂或接地不良，只靠材料通常很難獲得穩定、可量產的結果。
結論：emi電磁干擾改善的下一步怎麼做？
emi電磁干擾看似複雜，但核心邏輯其實很清楚：先找干擾源，再確認傳播路徑，接著找出敏感端，最後才決定使用接地、屏蔽、濾波、吸波、隔離或佈線改善。只要按照這個順序進行，就能避免陷入不斷試材料、卻無法穩定重現結果的狀況。
對產品開發團隊來說，最有效率的做法，是在設計初期就把EMI與EMC納入規劃，包括PCB分區、接地結構、外殼材料、線材配置、濾波位置與測試節點。這不只可以降低後期修改成本，也能提升產品量產穩定性。
如果目前已經遇到emi電磁干擾問題，建議先整理設備架構、干擾頻段、發生條件、線材配置與現有材料，再尋求具備電磁屏蔽、吸波材料或EMI改善經驗的專業單位協助。資訊越完整，改善方向就越精準。
emi電磁干擾FAQ常見問題
Q1：emi電磁干擾是什麼？
emi電磁干擾是電子設備產生的電磁能量，透過空間、導線或接地路徑影響其他電路運作，常見結果包括訊號失真、設備重啟、通訊不穩與測試超標。
Q2：emi電磁干擾和EMC有什麼不同？
EMI著重於干擾本身，EMC則是電磁相容性，指設備既不過度干擾其他設備，也能在電磁環境中正常運作。EMI是問題，EMC則是整體相容目標。
Q3：emi電磁干擾最常見的來源有哪些？
常見來源包括交換式電源、DC-DC轉換器、高速時脈、馬達、變頻器、繼電器、長線材、無線模組與外殼縫隙，實際原因需搭配頻率與場域判斷。
Q4：怎麼判斷是傳導干擾還是輻射干擾？
若干擾沿著電源線或訊號線傳播，通常偏向傳導干擾；若問題會隨距離、方向、外殼開關或空間位置改變，則較可能是輻射干擾。
Q5：屏蔽材料可以完全解決emi電磁干擾嗎？
不一定。屏蔽材料適合阻隔或降低部分輻射，但若根本原因是接地不良、佈線錯誤或電源雜訊，只貼屏蔽材料通常無法完整解決問題。
Q6：吸波材料和屏蔽材料有什麼差別？
屏蔽材料主要反射或阻隔電磁能量，吸波材料則透過材料損耗將部分電磁能量轉成熱。兩者功能不同，可依頻段、空間與結構搭配使用。
Q7：塑膠外殼也能做EMI屏蔽嗎？
可以。塑膠外殼可透過導電漆、金屬鍍層、導電布、金屬網或導電泡棉建立屏蔽效果，但仍需注意接地連續性、開孔與接縫設計。
Q8：emi電磁干擾為什麼常在量產後才出現？
量產時可能出現接觸阻抗、組裝公差、線材位置、材料批次與接地品質差異，導致原本在樣機上不明顯的問題被放大，因此需做量產條件驗證。
Q9：產品設計初期要怎麼預防emi電磁干擾？
應從PCB分區、回流路徑、電源濾波、機構屏蔽、線材配置與接地方式開始規劃，並預留測試與材料安裝空間，避免最後只能被動補救。
Q10：處理emi電磁干擾需要先準備哪些資料？
建議準備產品架構、PCB配置、干擾頻段、測試報告、發生條件、線材與外殼資訊，以及現有改善紀錄，這些資料能幫助更快鎖定問題。
