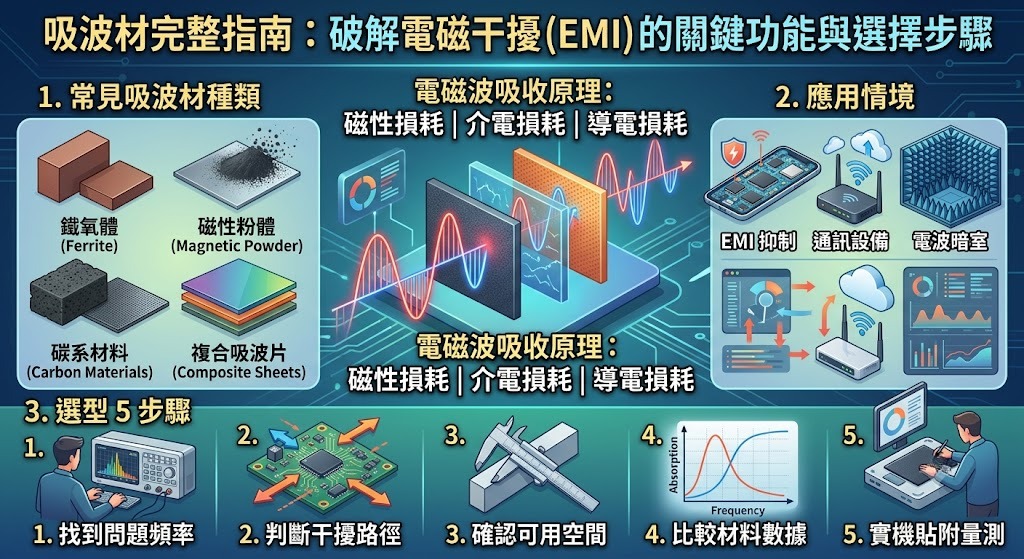

吸波材是什麼？用途與適用對象一次看懂
吸波材又常被稱為電磁波吸收材料、電波吸收材料或 EMI Absorber，主要功能不是單純把電磁波「擋住」，而是透過材料本身的磁性損耗、介電損耗、導電損耗或複合機制，使進入材料中的部分電磁能量被衰減，降低不需要的反射、耦合與電磁干擾。從電子零組件、小型消費電子產品，到通訊設備、車用電子、測試暗室與高頻設備，都可能看到不同形式的吸波材。
吸波材與一般金屬屏蔽材料最大的差異，在於處理電磁能量的方式不同。金屬屏蔽常以反射、導流與形成屏蔽空間為主要思路；吸波材則希望讓特定頻段的電磁能量進入材料後被有效耗散。因此在空間有限、不能單純增加金屬遮罩、反射可能造成二次耦合，或干擾源與敏感元件距離非常近時，吸波材往往具有實際價值。
簡單理解：屏蔽材料比較像把電磁波「隔開或反射」，吸波材則偏向把進入材料中的電磁能量「衰減掉」。實際 EMI 設計中，兩者並不是互斥關係，也常會依問題搭配使用。
因此，吸波材特別適合電子工程師、RF 工程師、EMC／EMI 測試人員、產品研發人員、機構工程師，以及負責高頻材料採購與供應鏈評估的人員。對採購端而言，也不能只用「哪一款吸收效果最好」來詢價，因為吸波材通常具有明顯的頻率依賴性，不同材料在不同頻率、厚度與安裝方式下，結果可能差異很大。
為什麼需要吸波材？常見 EMI 問題與應用情境
現代電子產品朝向高速、高頻、小型化與高密度方向發展，PCB 上的元件距離越來越近，不同訊號、電源、天線、連接器與高速數位電路之間，也更容易發生不必要的電磁耦合。很多 EMI 問題並不是設備完全不能運作，而是某個頻段的輻射超標、某項無線功能靈敏度下降、特定模組相互干擾，或產品在實驗室測試時才暴露出問題。
情境一：高速數位電路產生近場干擾
CPU、GPU、記憶體、高速傳輸介面與時脈電路都可能產生複雜的高頻雜訊。如果干擾源與敏感元件距離很近，單純靠外殼屏蔽不一定能處理內部局部耦合，這時就可能在特定 IC、FPC、模組、金屬外殼內側或其他關鍵位置配置薄型吸波材，降低局部電磁場耦合。
情境二：無線通訊模組彼此干擾
手機、無線路由器、IoT 設備、基地台相關設備與車載通訊模組，常同時存在多種無線或高速電路。當天線附近、連接線路或電路模組之間產生不必要的耦合時，可能透過吸波片、磁性吸波材或結構調整來降低局部干擾。不過，天線附近使用任何吸波材料，都必須特別注意不能在解決 EMI 的同時破壞原本的 RF 性能。
情境三：EMC 測試暗室降低反射
在電波暗室或 EMC 測試空間中，牆面需要降低電磁波反射，才能建立更接近自由空間的測試環境。因此常見鐵氧體磁磚、泡棉型吸波體與複合結構。不同材料會針對不同頻率區段設計，實際大型暗室也常以複合方式拓展有效頻寬。
情境四：產品內部空間不足
很多產品沒有足夠空間增加金屬屏蔽盒、修改 PCB 或重新設計外殼。薄型吸波片具有可貼合、可裁切與容易整合到狹小空間的優勢，因此常成為量產前 EMI 改善選項之一。不過，材料貼在哪裡、面積多大、厚度多少，都需要透過實測確認，不能只憑經驗任意貼覆。
吸波材有哪些種類？常見材料與特性比較
吸波材並不是單一材料，而是一大類具有電磁能量耗散能力的材料系統。常見設計會利用磁性損耗、介電損耗、導電損耗，甚至透過多層、梯度、孔隙與複合結構改善阻抗匹配與頻寬。近年的研究與商用材料中，都可以看到磁性材料、碳系材料、聚合物與複合材料等不同方向。
1. 鐵氧體吸波材
鐵氧體具有磁性損耗特性，是非常典型的吸波材料之一。實務上可看到鐵氧體磁磚，也能看到鐵氧體與其他材料組成的複合吸波結構。其優勢是技術成熟、材料穩定，在電波暗室與特定頻段吸收設計中具有重要地位；但重量、厚度與機械配置仍須依應用評估。
2. 磁性粉體吸波材
磁性金屬粉體或羰基鐵等材料，可以透過粒徑、形貌、填充比例與複合方式調整電磁特性，因此也是微波與高頻吸收研究的重要材料。實際做成片材時，通常會將磁性填料分散在樹脂、橡膠或其他基材中，兼顧柔性、加工與安裝需求。
3. 碳系吸波材
碳黑、碳纖維、多孔碳、石墨與其他碳系結構可利用導電損耗、介電損耗與多重散射等方式促進電磁能量衰減。碳系材料重量相對具有優勢，也常與泡棉、樹脂或其他磁性材料組成複合吸波體。
4. 複合型吸波材
單一材料很難同時兼顧寬頻、薄型、低重量與高吸收，因此實務與研究都大量採用複合材料。例如磁性材料搭配介電材料，或鐵氧體搭配碳系吸波體，讓不同損耗機制共同作用。這也是為什麼看到「複合吸波材」時，不能只問它是哪一種粉體，而要看完整材料結構與頻率響應。
5. 泡棉與錐體吸波結構
在電波暗室與天線量測環境中，常看到金字塔形、錐形或其他立體泡棉吸波體。這類產品除了材料本身的損耗能力，也利用結構形狀讓入射波逐步進入材料、降低界面反射，適合需要較大面積與寬頻吸收的測試環境。
吸波材怎麼選？5 步驟選型流程
選擇吸波材最容易犯的錯，就是先問「哪一款效果最好？」吸波材沒有脫離應用條件的絕對最好，真正有效的方式是從問題頻率、干擾路徑、可用空間與材料性能逐步縮小範圍。
步驟 1：先找到問題頻率
第一件事不是看材料型錄，而是確認 EMI 問題發生在哪個頻率。可以透過頻譜分析、近場探棒、EMC 預掃描或正式測試結果確認主要問題頻段。因為不同吸波材的有效範圍不同，如果連干擾頻率都不知道，材料選型很容易變成盲目試貼。
步驟 2：判斷是近場問題還是傳播與反射問題
電子設備內部局部耦合與暗室牆面吸收，雖然都會使用吸波材，但兩者問題本質完全不同。前者常是近場 EMI，需要考慮磁場、電場耦合與零件位置；後者則更重視自由空間中的反射損耗、入射角與整體頻率範圍。因此選型之前一定要先知道材料要解決什麼問題。
步驟 3：確認可用厚度、面積與形狀
一般來說，吸波性能會受到材料厚度、電磁參數與結構影響，但並不是越厚就一定越好。產品內部若只能容納極薄片材，就要從適合薄型化的材料中篩選；如果是大型電波暗室，則可以採用更厚的立體或複合吸波結構。
步驟 4：查看真正有意義的材料數據
選型時應查看材料對應頻率下的吸收特性、反射損耗、複數磁導率、複數介電率或相關量測數據，同時確認厚度與測試方法。如果只看到「高吸波率」或「有效吸收 EMI」這種行銷文字，卻沒有頻率與測試條件，很難直接判斷是否適用。
步驟 5：實機貼附後重新量測
最後一定要回到實機驗證。因為吸波材加入產品後，可能同時改變局部磁場、電場、天線效率與其他耦合路徑。理想的工程流程是先用小尺寸樣品做位置掃描，找到有效區域後，再調整尺寸、厚度與黏貼方式，最後進行 EMC 預掃或正式測試。
吸波材選型比較表：材質、特色與適用方向
| 吸波材類型 | 主要特色 | 常見形式 | 較常見應用 | 選型注意事項 |
|---|---|---|---|---|
| 鐵氧體 | 利用磁性損耗吸收電磁能量，技術成熟 | 磁磚、片材、複合結構 | EMC 暗室、特定頻段吸收 | 注意重量、厚度與有效頻段 |
| 磁性粉體 | 可透過粉體與樹脂比例調整磁性與柔性 | 柔性吸波片、膠片 | 電子設備內部、近場 EMI | 確認頻率、厚度、溫度與黏著需求 |
| 碳系材料 | 利用導電、介電損耗與結構散射 | 泡棉、複合片材、錐體 | 高頻吸收、暗室與複合吸波結構 | 注意導電性、阻抗匹配與機械特性 |
| 複合吸波材 | 結合磁性與介電等多種損耗機制 | 多層、梯度、混合填料 | 需要寬頻或特殊性能的應用 | 不能只看原料，要看完整頻率曲線 |
| 泡棉／錐體吸波材 | 利用材料與幾何結構共同降低反射 | 金字塔、楔形、錐體 | 電波暗室、天線量測 | 注意空間、耐燃、環境與頻率範圍 |
吸波材常見錯誤與避雷：7 個選型問題最容易踩雷
- 不知道干擾頻率就直接買材料：吸波材效果高度依賴頻率，先找問題頻段才有選型依據。
- 認為越厚吸收一定越好：厚度只是其中一個變數，還要考慮材料電磁參數與阻抗匹配。
- 只看單一最大吸收值：最大值可能只出現在非常窄的頻段，實際問題若不在該區間就沒有幫助。
- 把吸波材當成萬用屏蔽材料：吸收與屏蔽的設計思路不同，有些問題應優先從接地、屏蔽或 PCB Layout 處理。
- 整片覆蓋卻不做位置測試：吸波材貼太多不一定更有效，也可能影響天線與其他電路。
- 忽略使用環境：高溫、高濕、戶外、振動或化學環境，都會影響材料與黏著方式。
- 樣品有效就直接量產：量產前仍應確認尺寸公差、材料批次、貼附方式與 EMC 測試結果。
如果吸波材怎麼貼都沒有明顯改善，也不要一直增加材料。這通常代表干擾路徑判斷可能錯誤。工程上更有效率的做法，是重新確認源頭、耦合路徑與受害端，再判斷應該使用吸波、屏蔽、濾波、接地、阻抗控制或重新 Layout。
吸波材進階技巧：4 個工程最佳實務
1. 用近場探棒先找熱點，再小面積測試
如果是電子產品內部 EMI，可以先利用近場探棒找出高場強位置，再剪裁小尺寸吸波材逐一嘗試。這比一開始整片覆蓋更容易判斷真正有效的位置，也能減少材料成本與不必要的副作用。
2. 同時測試不同厚度，不要只測不同材料
同一系列吸波材往往有多種厚度，而厚度會改變頻率響應。如果空間允許，可以將材料種類與厚度設計成實驗矩陣，例如 A 材料 0.3 mm、0.5 mm、1.0 mm 與 B 材料不同厚度同步比較，會比只拿不同品牌做單點比較更容易找到方向。
3. 天線附近必須同步確認 RF 性能
吸波材靠近天線時尤其需要小心。雖然它可能降低某些不需要的耦合，但也可能吸收原本需要的 RF 能量，影響效率、增益、匹配或收發靈敏度。因此 EMI 測試通過不等於產品整體就成功，無線產品還需要同步驗證天線與通訊性能。
4. 把吸波材視為系統設計的一部分
最好的吸波材應用不是產品最後一天才貼上去救火，而是在產品開發早期，就把 EMI 預留空間、材料厚度、貼附位置與散熱需求納入機構設計。這樣不但能降低後期修改風險，也比較容易建立可重複的量產製程。
實務選型口訣：先找頻率 → 再找路徑 → 確認空間 → 比較材料 → 實機量測。只要這五個步驟沒有跳過，吸波材選型通常會比單純看型錄有效率得多。
結論：選吸波材，先確認頻率與干擾路徑再談材料
吸波材是處理 EMI、局部電磁耦合與電磁波反射的重要工具，但它不是只靠「貼上一片材料」就能解決所有電磁干擾。真正決定效果的，是問題頻率、材料磁性與介電特性、厚度、安裝位置、入射條件以及整體系統設計。
對工程人員而言，選吸波材之前應先透過量測確認干擾頻段與熱點，再根據應用需求比較鐵氧體、磁性粉體、碳系或複合吸波材料；對採購人員而言，詢價時最好同步提供頻率範圍、材料尺寸、厚度限制、使用溫度、黏著需求與預估數量，供應商才能更精準地推薦規格。
下一步：如果目前已有 EMI 測試超標頻率、近場量測結果或產品可用空間，建議將這些條件整理後再進行吸波材選型與打樣。比起直接追求最高吸收值，找到「在你的問題頻率、你的安裝條件下真正有效」的材料，才是正確方向。
吸波材 FAQ 常見問題
Q1：吸波材是什麼？
吸波材是用來降低特定電磁波反射或耦合的功能材料，可透過磁性損耗、介電損耗與導電損耗等方式，使部分電磁能量在材料內衰減，常用於 EMI 抑制、電子設備與電波暗室。
Q2：吸波材和屏蔽材有什麼不同？
屏蔽材主要透過導電結構降低電磁波穿透，常伴隨反射；吸波材則希望讓進入材料的電磁能量被耗散。實際 EMI 設計常依干擾問題搭配吸收、屏蔽、接地與濾波。
Q3：吸波材有哪些常見材質？
常見吸波材包含鐵氧體、磁性金屬粉體、羰基鐵、碳系材料與各種磁性／介電複合材料。實際產品還會搭配樹脂、橡膠、泡棉或多層結構，以調整柔性、頻率與加工性。
Q4：吸波材是不是越厚越有效？
不一定。厚度會影響吸波性能與有效頻率，但材料的磁導率、介電率、損耗特性及阻抗匹配同樣重要。工程選型應比較不同厚度的實際頻率響應，而不是只挑最厚的材料。
Q5：吸波材可以解決所有 EMI 問題嗎？
不可以。EMI 可能來自 Layout、接地、電源、線材、屏蔽或結構耦合。吸波材主要是其中一種改善工具，如果問題根源是接地或濾波設計錯誤，單純增加吸波材未必有效。
Q6：吸波材要貼在哪裡才有效？
應先找出干擾源與主要耦合路徑，再決定貼附位置。常見做法是透過近場探棒找出高場強熱點，使用小面積樣品逐步測試，確認有效後才決定最終尺寸與位置。
Q7：吸波材可以貼在天線旁邊嗎？
可以評估，但必須非常謹慎。吸波材可能降低不需要的耦合，也可能同時吸收有用的 RF 能量，因此天線附近使用後應重新驗證匹配、效率、增益與實際通訊性能。
Q8：採購吸波材要提供哪些規格？
建議提供問題頻率、使用位置、尺寸、厚度上限、工作溫度、是否需要背膠、阻燃需求及預估數量。如果已有 EMC 測試或近場量測結果，也可一併提供給材料供應商。
Q9：吸波材可以裁切成需要的形狀嗎？
許多柔性吸波片可以進行裁切、沖型或模切，但不同材料的加工特性不同。量產前要確認最小尺寸、公差、背膠、離型膜與材料破損風險，並以最終形狀重新測試 EMI 效果。
Q10：如何判斷吸波材有沒有真的改善 EMI？
最可靠的方式是比較使用吸波材前後的量測結果，可先用近場探棒或預掃描快速確認，再進行正式 EMC 測試。不要只靠材料規格表判斷，實機環境與貼附方式才是最終依據。
